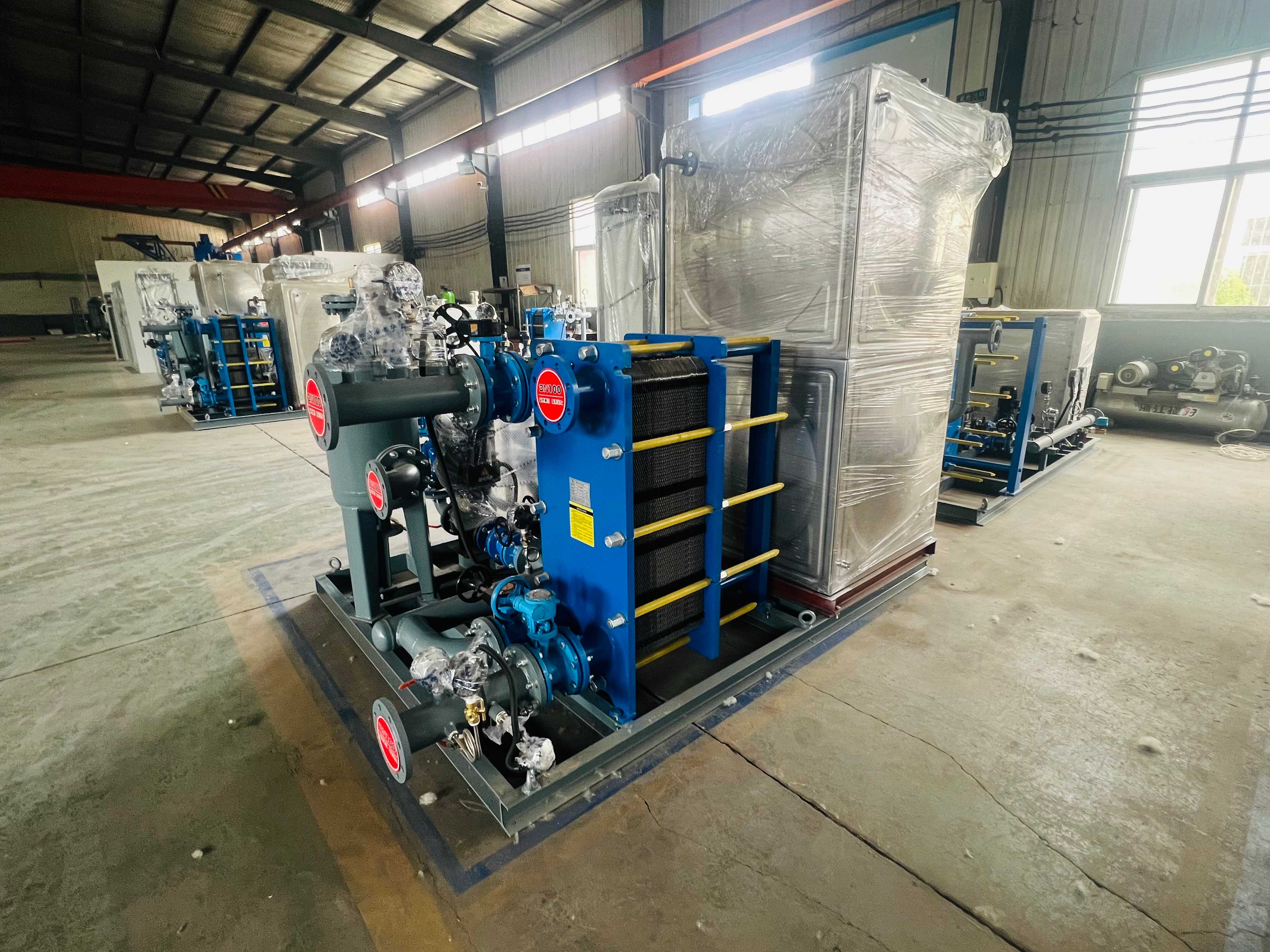

板式換熱機組是一種高度集成化的換熱設備,主要用于實現不同介質之間的熱量交換,廣泛應用于工業生產、暖通空調、生活熱水供應、余熱回收等領域。從專業角度介紹板式換熱機組,需涵蓋其核心組件、工作原理、技術特性、智能化控制以及應用范圍等方面。

核心組件

1.　板式換熱器:作為機組的核心部件,板式換熱器由一系列相互平行且具有一定波紋形狀的金屬板片通過固定板、活動夾緊螺栓等組件壓緊而成。冷熱兩種介質分別在板片形成的流道中逆流或并流流動,通過板片進行高效熱傳導,實現熱量的交換。板片波紋結構不僅增加了傳熱面積,還促進了湍流,有助于提高傳熱效率。

2.　輔助設備:

循環泵:用于驅動冷、熱介質在換熱器內循環流動,提供必要的流動動力。

補水泵:用于維持系統水壓穩定,補充因蒸發、泄漏等原因造成的水量損失。

穩壓膨脹水箱:調節系統壓力波動,容納因溫度變化引起的水體積變化。

補(凝)水箱:儲存補水或收集凝結水,保證系統的連續運行。

過濾器:去除介質中的雜質,防止堵塞換熱器板片通道。

閥門:包括截止閥、調節閥、安全閥等,用于控制介質的流量、壓力和流向,確保系統安全。

儀表:如溫度計、壓力表、流量計等,監測系統運行參數。

傳感器:實時監測溫度、壓力、液位等關鍵參數,并將信號傳遞給控制系統。

電控裝置與控制系統:包括智能溫控裝置、智能電控裝置等,實現數據采集、自動控制、報警保護等功能,確保機組高效、安全、節能運行。

板式換熱機組的工作過程如下:

低溫回水:經過用戶端使用后的低溫水(二次回水)先經過過濾器去除雜質,然后由循環泵加壓送入板式換熱器。

熱能交換:在換熱器內部,低溫回水與一次熱媒(如蒸汽、高溫熱水)在各自獨立的通道中逆向或并行流動,通過板片進行高效熱交換,低溫回水吸熱升溫,達到設定的供水溫度。

加熱后供水:被加熱后的水(二次供水)再通過循環系統輸送到用戶端(如暖氣片、風機盤管、工藝設備等),釋放熱量后變?yōu)榈蜏鼗厮?重新進入循環。

技術特性

1.　高效傳熱:板式換熱器的傳熱系數高,一般比管式換熱器高出3-5倍,這意味著在相同換熱任務下,所需設備體積更小,或者在相同體積下具有更高的換熱能力。

2.　結構緊湊:由于板片間的流道窄且密布,板式換熱機組占地小,安裝空間要求低,尤其適合空間受限的場合。

3.　靈活可調:通過調整板片數量、改變流程組合或增減換熱面積,可適應多種工況需求,實現精確的熱量匹配。

4.　易于維護:板片可拆卸清洗或更換,維護成本相對較低。同時,由于結構簡單,故障點少,維修工作更為便捷。

智能化控制

現代板式換熱機組通常配備先進的電控裝置和控制系統,具備以下功能:

1.　自動化運行:通過變頻器等設備,根據負荷變化自動調節泵的轉速,保持系統在最佳工況下運行,節省能源。

2.　實時監測與調控:傳感器實時采集系統參數,智能溫控裝置根據設定溫度和實際反饋進行精確控制,確保出水溫度恒定。

3.　故障診斷與保護:具備故障報警、連鎖停機等功能,當系統出現異常時能及時響應,避免設備損壞或安全事故。

4.　遠程監控與管理:支持局域網、無線通信等方式遠程接入,管理人員可通過手機、電腦等終端遠程監控機組狀態,接收報警信息,進行遠程操控。

應用范圍

板式換熱機組因其高效、緊湊、靈活、智能等特點,廣泛應用于:

暖通空調:作為集中供暖或制冷系統的熱交換核心,用于樓宇、商場、醫院、酒店等場所的熱水或冷水供應。

生活熱水:為住宅小區、學校、賓館等提供生活熱水。

工業生產:在化工、食品、制藥等行業中作為工藝冷卻、加熱或余熱回收系統。

余熱利用:回收廢熱資源,如煙氣、廢氣、廢水的余熱,轉化為可用熱能,提高能源利用率。

綜上所述,板式換熱機組是一種集高效傳熱、緊湊結構、靈活配置、智能控制于一體的現代化換熱設備,能夠滿足不同領域?qū)崃拷粨Q的需求,實現能源的有效利用與節約。
